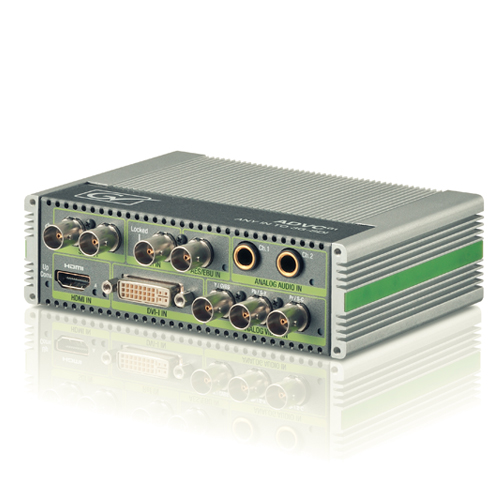

様々な入力をHD/SD-SDI (3G/1.5Gサポート)にリアルタイム変換
高品質なアップコンバートが可能
フレームシンクロナイザー搭載
PC入力（DVI-I）を59.94iに変換
60p/50pに対応
1/3ラックサイズのコンパクトな筺体
・本体
・ACアダプター
・ACケーブル
・Vマウントプレート
・取扱説明書
一般
HDMI入力 |
端子 | HDMI |
|---|---|---|
| フォーマット | 1080i 60/59.94/50、1080p 60/59.94/50/30/29.97/25/24/23.98、720p 60/59.94/50、480i/p 60/59.94、576i/p 50 | |
| PCフォーマット | VGA(640x480)、SVGA(800x600)、 XGA(1024x768)、SXGA(1280x1024)、 FWXGA(1360x768)、UXGA(1600x1200)、WUXGA(1920x1200) 60Hz |
|
| カラーフォーマット | YCbCr(4:2:2/4:4:4)、RGB(4:4:4) | |
| ディープカラー対応 | 非対応 | |
| カラーフォーマット変換 | YCbCr 4:2:2 12bits | |
DVI-D入力 |
端子 | DVI-I（DVI-D） |
| フォーマット | 1080i 60/59.94/50、1080p 60/59.94/50/30/29.97/25/24/23.98、720p 60/59.94/50、480p 60/59.94、576p 50 | |
| PCフォーマット | VGA(640x480)、SVGA(800x600)、 XGA(1024x768)、SXGA(1280x1024)、 FWXGA(1360x768)、UXGA(1600x1200)、WUXGA(1920x1200) 60Hz |
|
| カラーフォーマット | RGB(4:4:4) | |
DVI-A入力 |
端子 | DVI-I（DVI-A） |
| PCフォーマット | VGA(640x480)、SVGA(800x600)、 XGA(1024x768)、SXGA(1280x1024)、 FWXGA(1360x768)、UXGA(1600x1200) 60Hz |
|
| カラーフォーマット | RGB | |
| カラーフォーマット変換 | YCbCr 4:2:2 12bits | |
| カラーフォーマット変換 | YCbCr 4:2:2 12bits | |
コンポーネント入力 |
端子 | YPbPr |
| フォーマット | 1080i 60/59.94/50、1080p 30/29.97/25/24/23.98、1080PsF 24/23.98、720p 60/59.94/50、486i 59.94、483p 59.94、576i/p 50 | |
| カラーフォーマット | YPbPr | |
| カラーフォーマット変換 | YCbCr 4:2:2 12bits | |
| コンポーネントレベル | SMPTE/EBU N10, Betacam | |
| SDセットアップレベル | 0 IRE, 7.5IRE | |
コンポジット入力 |
端子 | CVBS (コンポーネントYと共用) |
| 方式 | NTSC、PAL | |
| カラーフォーマット | YPbPr | |
| カラーフォーマット変換 | YCbCr 4:2:2 12bits | |
| SDセットアップレベル | 0 IRE, 7.5IRE | |
| 3DY/C 分離 | 非対応 | |
S-Video入力 |
端子 | S-Y/S-C (コンポーネントPb/Prと共用) |
| 方式 | NTSC、PAL | |
| カラーフォーマット | YPbPr | |
| カラーフォーマット変換 | YCbCr 4:2:2 12bits | |
| SDセットアップレベル | 0 IRE, 7.5IRE | |
オーディオ入力 |
端子 | バランスアナログ(2ch)、AES/EBUデジタル(2ch)、HDMIエンベデッド(8ch)※ビデオ入力にDVIを選択している場合はHDMIオーディオは選択不可 |
| HDMI/AESサンプリングレート | 32/44.1/48 kHz | |
| アナログADCサンプリングレート | 48 kHz | |
| ビット精度 | 16/20/24bits | |
| レベル調整 | 0dBu +4dBu※アナログオーディオのみ有効 | |
SDI出力 |
端子 | 3G/HD/SD-SDI (BNC x 2)※同じ信号を出力 |
| フォーマット | 1080i 60/59.94/50、1080p 60/59.94/50/30/29.97/25/24/23.98、1080PsF 30/29.97/25/24/23.98、720p 60/59.94/50/30/29.97/25/24/23.98、486i 59.94、576i 50 | |
| カラーフォーマット | YCbCr 4:2:2(ITU-R BT.709/601) 10bits※ITU-R BT.601はSD解像度 | |
| 3G-SDIマッピング | レベルA : ダイレクトイメージマッピングレベルB : 2x SMPTE292 HD マッピング | |
| フレームフリーズ機能 | 対応※ビデオ入力が無くなった時最後の正常なフレームを出力し続ける | |
| クローズドキャプション | 非対応 | |
オーディオ出力 |
端子 | SDIエンベデッド※ HDMI入力の場合マルチチャネルオーディオで8ch出力に対応。AES/アナログが選択されている場合は1/2chにエンベデッドされます |
| サンプリングレート | 48 kHz | |
| ビット精度 | 24bits(3G/HD)、20bits(SD) | |
| レベル調整 | 非対応 | |
ビデオリサイズ機能 |
アップコンバート | 対応 |
| アップコンバートモード | スルー、720p、1080i、1080p | |
| ビデオ表示モード | 標準、フルスクリーン、フレックスビュー | |
| フレームレート変換 | 非対応 | |
| 内部処理 | YCbCr 4:2:2 12bits | |
| ノイズ除去 | 3DNR、Stream Clean Processor（OFF/低/高/自動）※高圧縮のビデオ品質を向上 | |
| イメージエンハンス | Image Enhance Processor（OFF/有効 より選択可能）※ディテールを強調 | |
| 最大遅延時間 | i→i:2.5フレーム、i→p:2.0フレーム、p→i:3.0フレーム、p→p:2.0フレーム | |
出力ビデオ同期 |
REF同期 | リファレンス信号(BB/HDSync)、内部信号※REF同期の有効/無効はDIP SW3で設定。無効の場合、および入力が無い場合は内部同期となります。 |
USB |
形式 | USB2.0準拠 |
| 端子 | Mini B | |
電源電圧 |
ACアダプター | 入力：100V 〜 240V(50Hz/60Hz)出力：DC12V 3A(Max) |
| 本体 | 入力：DC5 〜 16.8V | |
| 最大消費電力 | 11.4W | |
| 外形寸法 | 142.0(W) x 42.3(H) x 98.8(D)mm（ゴム足・突起物除く） | |
| 重量 | 約700g |
※設定の変更は 電源Off状態でおこなってください。
