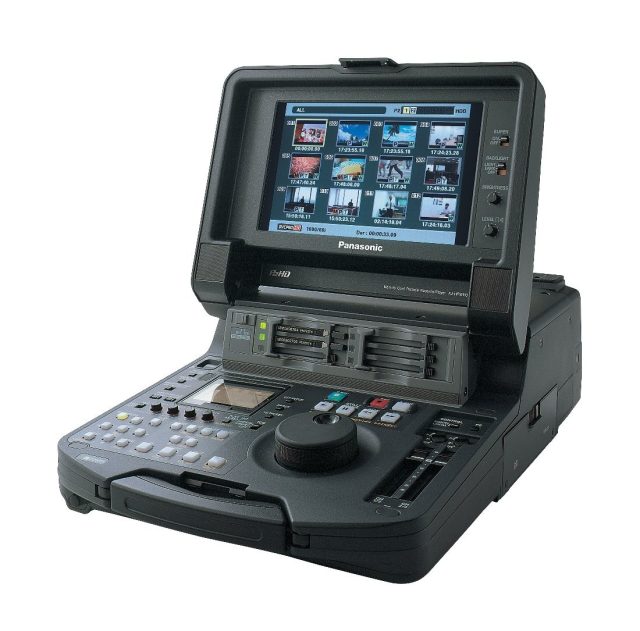

・P2カード式モバイルレコーダー
・HD/SDマルチフォーマット記録に対応
■AJ-HPM100から追加された新機能
・1080/24PsF入出力/1080/24Pネイティブ記録。
・複数カードに書き出せるエディットコピー機能。
・RS-422A制御で外部VTRからクリップ作成。
・ループREC機能を装備。
・本体
・マニュアル
・インストールマニュアル
・インストールディスク
・ACケーブル
・フィールド用フード(4枚組)
一般
| 記録フォーマット (メモリーカード) |
AVC-Intra ,DVCPRO HD ,DVCPRO50, DVCPRO ,DV ※P2カードに記録(スロット計6) |
| 記録 | 1080/59.94i、1080/23.98p、1080/24p、1080/29.97p、1080/25p、1080/50i、720/59.94p、720/50p、480/59.94i、576/50i |
| 再生 | 1080/59.94i, 1080/23.98p (over 59.94i), 1080/23.98pA (over 59.94i), 1080/29.97p (over 59.94i), 1080/50i, 1080/25p (over 50i), 720/59.94p, 720/23.98p (over 59.94p), 720/29.97p (over 59.94p), 720/50p, 720/25p (over 50p), 720/23.98pN (Native)*1, 720/29.97pN (Native) *1, 720/25pN (Native)*2, 480/59.94i, 480/23.98p (over 59.94i), 480/23.98pA (over 59.94i), 480/29.97p (over 59.94i), 576/50i, 576/25p (over 50i) *1: 出力は720/59.94pへのプルダウン出力となります。 *2: 出力は720/50pへのプルダウン出力となります。 |
| クロスコンバート | 1080/59.94i <=>720/59.94p 1080/50i <=>720/50p |
| ダウンコンバート | 1080/59.94i, 720/59.94p=>480/59.94i 1080/50i, 720/50p=>576/50i |
| アップコンバート | 480/59.94i=>1080/59.94i, 720/59.94p 576/50i=>1080/50i, 720/50p |

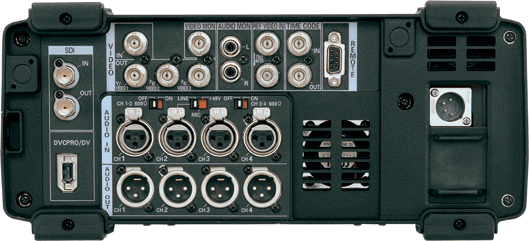

| 映像入力 | HD/SD-SDI(BNC)、SDコンポジッ(BNC)、BBS/3S(BNC) |
| 音声入力 | ・XLR3ピンメス×4(+4/0/-3/-20dB) ※CH2入力のみLINE/MIC/MIC+48V切換可能 |
| 映像出力 | HD/SD-SDI(BNC×1)、HDコンポーネント(BNC×1系統)、SDコンポジット(BNC×3)、MONI(BNC×1) (※SDコンポジットとHDコンポーネント出力は切替) |
| 音声出力 | ・XLR3ピンオス×4(+4dB/0dB/-3dB/-20dB) ・RCA×2(MONI) ・M3ジャック×1(ヘッドホン) |
| タイムコード | 入力:BNC×1 出力:BNC×1 |
| リモート | RS-422A(D-sub9メス×1) |
| IEEE1394入出力 | IEEE1394 6pin×1 400/200/100Mbps選択可能 IEEE1394-1995準拠 IEC61883-Part1、Part2準拠 SMPTE 396M準拠 AV/C Command Set準拠 |
| USB2.0 | Host×1、Device×1 |
| 液晶モニター | 9インチ |
| 外形寸法 | 301(幅)×120(高さ)×412(奥行)mm |
| 質量 | 約6,5kg |
| 消費電力 | 約60W |
| 電源 | AC100V〜240V、50/60Hz DC12V/4.3A |
入力信号と記録フォーマットの対応表
| 記録コーデック | 入力信号 | メニュー 設定※1 |
記録フォーマット (P2カード) |
記録時間 (32GBカード6枚使用時) |
SDI出力※2 | アナログ出力※2 | IEEE 1394 出力 |
タイムコード 出力 |
|
| AVC-Intra100 | AVC-Intra50 | ||||||||
|
AVC-Intra
50/100 (AVC-Intra コーデックボード AJ-YBX200G 装着時) |
1080/59.94i
|
59.94
|
1080/59.94i
|
192分 | 384分 |
1080/59.94i
|
1080/59.94i
|
- | 〇 |
|
720/59.94p
|
720/59.94p
|
||||||||
|
480/59.94i
|
480/59.94i
|
||||||||
|
1080/50i
|
50
|
1080/50i
|
1080/50i
|
1080/50i
|
- | 〇 | |||
|
720/50p
|
720/50p
|
||||||||
|
576/50i
|
576/50i
|
||||||||
|
1080/29.97PsF
|
29.97
|
1080/29.97p
(Native)※6 |
1080/29.97PsF
|
1080/29.97PsF over 59.94i
|
- | - | |||
|
720/29.97PsF over 59.94p
|
720/29.97PsF over 59.94p
|
||||||||
|
480/29.97PsF over 59.94i
|
480/29.97PsF over 59.94i
|
||||||||
|
1080/23.98p over 59.94i※3
|
59-23
|
1080/23.98p
(Native)※6 |
240分 | 480分 |
1080/23.98PsF
|
- | - | - | |
|
1080/23.98PsF
|
23.98
|
1080/23.98p
(Native)※6 |
1080/23.98PsF
|
- | - | - | |||
|
1080/24PsF
|
24
|
1080/23.98p
(Native)※6 |
1080/24PsF
|
- | - | - | |||
|
1080/25PsF
|
25
|
1080/25p
(Native)※6 |
192分 | 384分 |
1080/25PsF
|
1080/25PsF over 50i
|
- | - | |
|
720/25PsFover 50p
|
720/25PsF over 50p
|
||||||||
|
576/25PsF over 50i
|
576/25PsF over 50i
|
||||||||
|
720/59.94p
|
59.94
|
720/59.94p
|
720/59.94p
|
720/59.94p
|
- | 〇 | |||
|
1080/59.94i
|
1080/59.94i
|
||||||||
|
480/59.94i
|
480/59.94i
|
||||||||
|
720/50p
|
50
|
720/50p
|
720/50p
|
720/50P
|
- | 〇 | |||
|
1080/50i
|
1080/50i
|
||||||||
|
576/50i
|
576/50i
|
||||||||
|
720/29.97p over 59.94p※4
|
29.97
|
720/29.97p
(Native)※6 |
384分 | 768分 |
720/29.97p over 59.94p
|
720/29.97p over 59.94p
|
- | - | |
|
1080/29.97PsF
|
1080/29.97p over 59.94i
|
||||||||
|
480/29.97p over 59.94i
|
480/29.97p over 59.94i
|
||||||||
|
720/23.98p over 59.94p※4
|
59-23
|
720/23.98p
(Native)※6 |
480分 | 960分 |
1080/23.98PsF
|
- | - | - | |
|
720/24p over 60p※4
|
60-24
|
720/23.98p
(Native)※6 |
1080/24PsF
|
- | - | - | |||
|
720/25p over 50p※5
|
25
|
720/25p
(Native)※6 |
384分 | 768分 |
720/25p over 50p
|
720/25p over 50p
|
- | - | |
|
1080/25PsF
|
1080/25p over 50i
|
||||||||
|
576/25p over 50i
|
576/25p over 50i
|
||||||||
|
720/25p over 60p※5
|
60-25
|
720/25p
(Native)※6 |
720/25p over 50p
|
720/25p over 50p
|
- | - | |||
|
1080/25PsF
|
1080/25p over 50i
|
||||||||
|
576/25p over 50i
|
576/25p over 50i
|
| 記録コーデック | 入力信号 | メニュー 設定※1 |
記録フォーマット (P2カード) |
記録時間 (32GBカード6枚使用時) |
SDI出力※2 | アナログ出力※2 | IEEE 1394 出力 |
タイムコード 出力 |
| DVCPRO HD | 1080/59.94i | 59.94 | 1080/59.94i |
192分
|
1080/59.94i | 1080/59.94i |
1080/59.94i
|
〇 |
| 720/59.94p | 720/59.94p | |||||||
| 480/59.94i | 480/59.94i | |||||||
| 1080/50i | 50 | 1080/50i | 1080/50i | 1080/50i |
1080/50i
|
〇 | ||
| 720/50p | 720/50p | |||||||
| 576/50i | 576/50i | |||||||
| 1080/29.97PsF | 59.94 | 1080/59.94i | 1080/29.97PsF | 1080/29.97PsF over 59.94i |
1080/29.97PsF over 59.94i
|
〇 | ||
| 720/29.97PsF over 59.94p | 720/29.97PsF over 59.94p | |||||||
| 480/29.97PsF over 59.94i | 480/29.97PsF over 59.94i | |||||||
| 1080/23.98p over 59.94i※3 | 59.94 | 1080/59.94i | 1080/23.98PsF※7 |
-
|
- | - | ||
| 1080/23.98p over 59.94i | 1080/23.98p over 59.94i |
1080/23.98p over 59.94i
|
〇 | |||||
| 720/23.98p over 59.94p | 720/23.98p over 59.94p | |||||||
| 480/23.98p over 59.94i | 480/23.98p over 59.94i | |||||||
| 1080/23.98PsF | - | - | - | - | - | - | - | |
| 1080/24PsF | - | - | - | - | - | - | - | |
| 1080/25PsF | - | - | - | - | - | - | - | |
| 720/59.94p | 59.94 | 720/59.94p |
192分
|
720/59.94p | 720/59.94p | 720/59.94p | 〇 | |
| 1080/59.94i | 1080/59.94i | |||||||
| 480/59.94i | 480/59.94i | |||||||
| 720/50p | 50 | 720/50p | 720/50p | 720/50p | 720/50p | 〇 | ||
| 1080/50i | 1080/50i | |||||||
| 576/50i | 576/50i | |||||||
| 720/29.97p over 59.94p※4 | 29.97 | 720/29.97p (Native)※6 |
384分
|
720/29.97p over 59.94p | 720/29.97p over 59.94p | - | - | |
| 1080/29.97PsF | 1080/29.97p over 59.94i | |||||||
| 480/29.97p over 59.94i | 480/29.97p over 59.94i | |||||||
| 720/23.98p over 59.94p※4 | 59-23 | 720/23.98p (Native)※6 |
480分
|
1080/23.98PsF | - | - | - | |
| 720/24p over 60p※4 | 60-24 | 720/23.98p (Native)※6 |
1080/24PsF | - | - | - | ||
| 720/25p over 50p※5 | 25 | 720/25p (Native)※6 |
384分
|
720/25p over 50p | 720/25p over 50p | - | - | |
| 1080/25PsF | 1080/25p over 50i | |||||||
| 576/25p over 50i | 576/25p over 50i | |||||||
| 720/25p over 60p※4 | 60-25 | 720/25p (Native)※6 |
720/25p over 50p | 720/25p over 50p | - | - | ||
| 1080/25PsF | 1080/25p over 50i | |||||||
| 576/25p over 50i | 576/25p over 50i | |||||||
| DVCPRO50/ DVCPRO/ DV |
480/59.94i | 59.94 | 480/59.94i |
384分
(DVCPRO 50) 768分 |
480/59.94i | 480/59.94i |
480/59.94i
|
〇 |
| 1080/59.94i | 1080/59.94i | |||||||
| 720/59.94p | 720/59.94p | |||||||
| 480/29.97p over 59.94i | 59.94 | 480/59.94i | 480/29.97p over 59.94i | 480/29.97p over 59.94i |
480/29.97p over 59.94i
|
〇 | ||
| 1080/29.97PsF | 1080/29.97p over 59.94i | |||||||
| 720/29.97p over 59.94p | 720/29.97p over 59.94p | |||||||
| 480/23.98p over 59.94i | 59.94 | 480/59.94i | 1080/23.98PsF※7 | - | - | - | ||
| 480/23.98p over 59.94i | 480/23.98p over 59.94i | 480/23.98p over 59.94i | 〇 | |||||
| 1080/23.98p over 59.94i | 1080/23.98p over 59.94i | |||||||
| 720/23.98p over 59.94p | 720/23.98p over 59.94p | |||||||
| 576/50i | 50 | 576/50i | 576/50i | 576/50i |
576/50i
|
〇 | ||
| 1080/50i | 1080/50i | |||||||
| 720/50p | 720/50p | |||||||
| 576/25p over 50i | 50 | 576/50i | 576/25p over 50i | 576/25p over 50i | 576/25p over 50i | 〇 | ||
| 1080/25PsF | 1080/25p over 50i | |||||||
| 720/25p over 50p | 720/25p over 50p |
※1:メニュー(システム周波数モード)にて設定が必要となります。※2:メニューにて選択、SDI出力とアナログ出力は同時に切り替わります。※3:AJ-HPX2100/3000のHD-SDI(1080/23.98p over 59.94i)出力。※4:AJ-HDC27シリーズのHD-SDI(バリアブルフレームレート信号)出力。※5:AJ-HPX2100のHD-SDI(720/25p over 50p)出力。※6:有効フレ-ムのみ記録するモ-ドです。※7:再生時、システム周波数を 23.98 または 59-23 に設定した場合のみ有効。
