リモートカメラ
IP伝送でフルHD映像出力
光学20倍とデジタル10倍のズームレンズ
・AW-HE130K

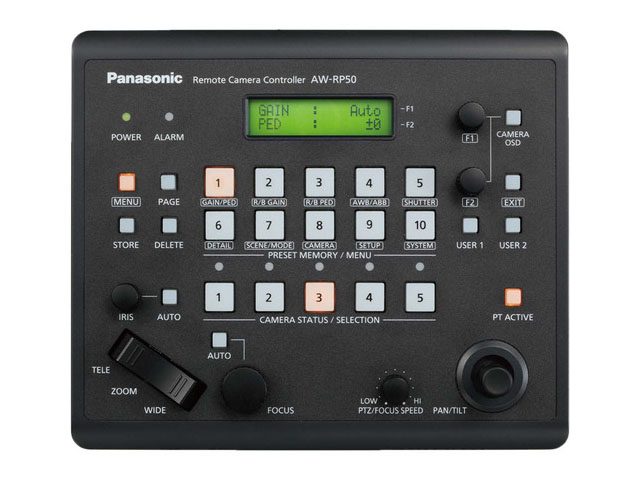

・AW-RP50N
・ACアダプター(カメラ用)
・ACアダプター(リモコン用)
・ACケーブル×2
・LANケーブル 20ｍ×2
・LAN JJ
・天吊り金具
・取扱説明書×4

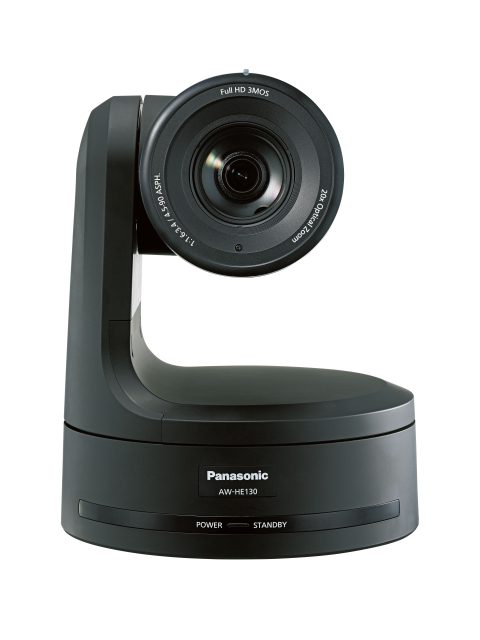

カメラ(AW-HE130K)
| 撮像素子 | 1/2.86 型Full-HD 3MOS |
|---|---|
| レンズ | 電動20倍ズーム F1.6～F3.4 (f=4.5mm～90mm、35mm換算:32.13mm〜642.5mm) |
| フォーカス | オート/マニュアル切替 |
| フォーカス距離 | ズーム全域800mm、Wide端400mm |
| 色分解光学系 | 3MOS |
| 最低照度 | 2lx(50%、F1.6、36dB) |
| 水平解像度 | 1000 TV本 Typ(中心部) |
| ゲイン切替 | Auto、0〜36dB |
| 蓄積モード | 0dB、6dB、12dB、18dB、24dB ※1080/29.97p、1080/23.98p、1080/29.97PsF、1080/23.98PsF、1080/25p、1080/25PsF フォーマットのときは設定できません。 |
| 電子シャッター | [59.94p/59.94i] 1/100、1/120、1/250、1/500、1/1000、1/2000、1/4000、1/10000 [29.97p] 1/30、1/60、1/120、1/250、1/500、1/1000、1/2000、1/4000、1/10000 [23.98p] 1/24、1/60、1/120、1/250、1/500、1/1000、1/2000、1/4000、1/10000 [50p/50i] 1/60、1/120、1/250、1/500、1/1000、1/2000、1/4000、1/10000 [25p] 1/25、1/60、1/120、1/250、1/500、1/1000、1/2000、1/4000、1/10000 |
| シンクロスキャン | [59.94Hz] 60.15Hz〜642.21Hz [50Hz] 50.15Hz〜535.71Hz |
| ガンマ | HD、SD、FILMLIKE1、FILMLIKE2、FILMLIKE30.30 ～ 0.75（マニュアル設定） |
| ホワイトバランス | AWB A、AWB B、ATW、3200K、5600K、VAR（2000K～15000K） |
| クロマ量可変 | OFF、－ 99%～40% |
| シーンファイル | Scene1、Scene2、Scene3、Scene4 |
| 出力フォーマット | 1080/59.94p、1080/29.97p(※1)、1080/23.98p、1080/59.94i、1080/29.97PsF、1080/23.98PsF、720/59.94p、480/59.94p(i)(※2)、1080/50p、1080/25p(※1)、1080/50i、1080/25PsF、720/50p、576/50p(i)(※2) ※1:Native 出力 ※2:480/59.94p(i)、576/50p(i) の場合、HDMI出力にはP 信号を出力、SDI 出力にはI 信号を出力します。 |
回転台部
| カメラ／回転台コントロール | [IP 接続ケーブル] ・PoE+ イーサーネットハブありの場合 LAN ケーブル(※)(カテゴリー5e 以上、ストレートケーブル) 最大100m ・PoE+ イーサーネットハブなしの場合 LAN ケーブル(※)(カテゴリー5 以上、ストレートケーブル) 最大100m [RP 接続ケーブル] LAN ケーブル(※) （カテゴリー5 以上、ストレートケーブル） 最大1000m RS-422A AW シリーズプロトコル ※1:STP （Shielded Twisted Pair）を推奨 |
|---|---|
| PAN/TILT 動作スピード | 0.08°/s～60°/s |
| PAN 動作範囲 | ± 175° |
| TILT 動作範囲 | － 30°～ 210° ※ PAN、TILT の位置によっては、本体が映像に映りこむことがあります。 |
| 静粛性 | NC35以下 |
入力
| 入力端子 | DC 12 V IN、G/L IN（BNC） ・ BBS（Black Burst Sync）、3 値同期に対応 ・ BBS ではカラーサブキャリアにはロックしません。 PoE+（IEEE802.3at 準拠） |
|---|
映像出力
| HDMI | HDMI コネクター |
|---|---|
| HD/SD SDI OUT | SMPTE424/SMPTE292/SMPTE259 準拠 75Ω（BNC×1） |
| VIDEO OUT | NTSC/PAL 1.0 V [p-p]/75Ω（BNC×1） |
入出力端子
| マイク/ ライン入力 | φ 3.5mm ステレオミニジャック 入力インピーダンス：ハイインピーダンス 使用可能マイク:ステレオマイク（プラグインパワー方式対応、メニューにてOn/Off） マイク入力感度:約－40dBV ± 3dBV（0dB=1 V/Pa、1kHz） ライン入力レベル：約－ 10 dBV ± 3 dBV |
|---|
その他
| 外形寸法 | 幅180mm×高228mm×奥行234mm (突起部、飾カバー、天井直付金具を除く) |
|---|---|
| 質量 | 約3.1kg(取付金具を含む) |
