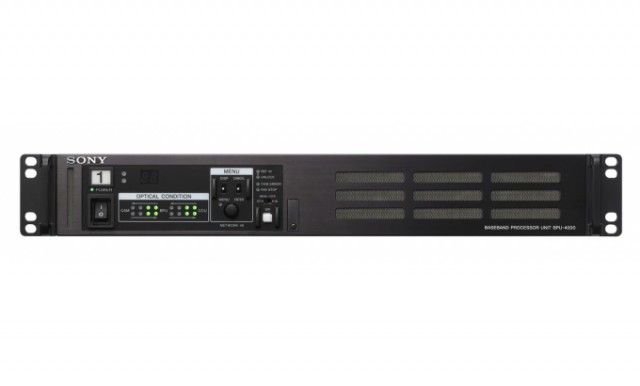

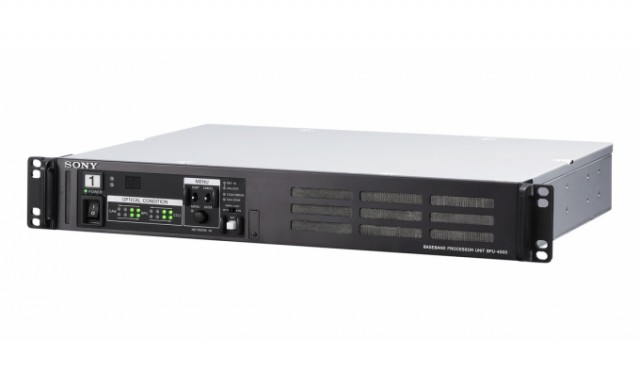

4K/HD両システムに対応した、リアルタイムベースバンドプロセッサーユニット
コネクター：多治見タイプ
・ACケーブル
光ファイバー
| コネクター | 多治見タイプ |

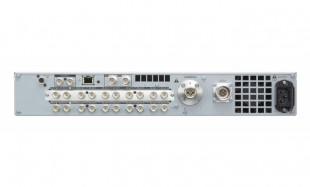

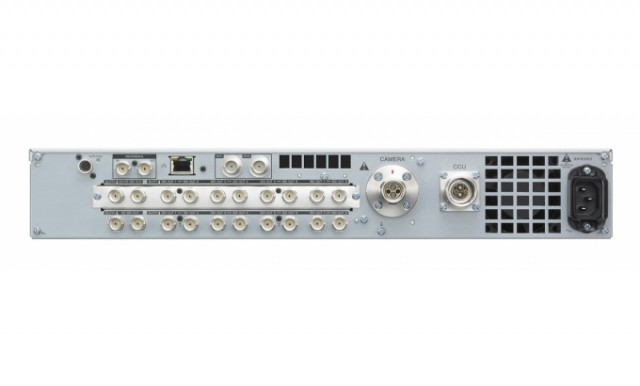

入出力端子
| CAMERA | 光ファイバーコネクタ |
| CCU | 光ファイバーコネクタ |
| REMOTE | 8Pinマルチコネクター |
| LAN | 8Pin |
入力端子
| AC IN | AC100～240V |
| SDI1、SDI2 |
BNC×2 3G-SDI･･･SMPTE ST424/425 Level-B HD-SDI･･･SMPTE ST292 |
| REFEREYNCE IN |
BNC×1 HD･･･SMPTE ST274、3値シンク SD･･･ブラックバースト |
出力端子
| 3G/HD SDI OUTPUT(スロット1) |
BNC×8 3G-SDI･･･SMPTE ST424/425 Level-A/B HD-SDI･･･SMPTE ST292 3G-SDI/HD-SDI切り換え可能 |
| 3G/HD SDI OUTPUT(スロット2) |
BNC×8 3G-SDI･･･SMPTE ST424/425 Level-A/B HD-SDI･･･SMPTE ST292 3G-SDI/HD-SDI切り換え可能 |
| 3G/HD SDI OUTPUT(スロット3) |
BNC×2 3G-SDI･･･SMPTE ST424/425 Level-A/B HD-SDI･･･SMPTE ST292 3G-SDI/HD-SDI切り換え可能 |
| HD SDI OUTPUT(スロット4) |
BNC×2 HD-SDI･･･SMPTE ST292 |
| REFERENCE OUT |
BNC×1 HD･･･SMPTE SD274、3値シンク SD･･･コンポジットシンク HD SYNC/SD SYNC切り換え可能 |
一般
| 電源 | AC100～240V、50/60Hz |
| 消費電流 | 最大1.4A |
| 動作温度 | 5～40℃ |
| 保存温度 | -20～60℃ |
| 質量 | 約6.8kg |
