Bolt4Kシリーズとペアリング可
SDI/HDMI対応

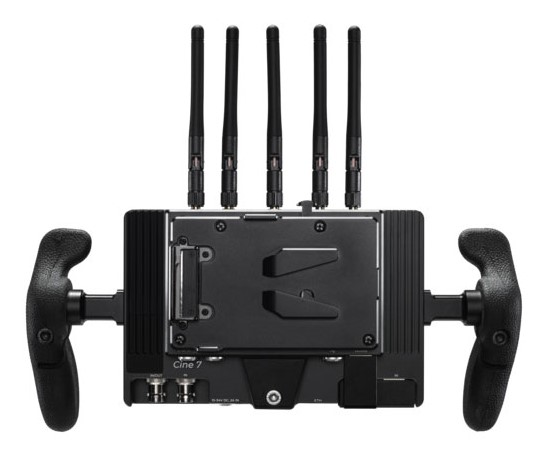

Vマウント仕様
伝送距離750ﾌｨｰﾄ(228m)
※伝送距離は使用環境に依存するため、すべての環境で距離を保証するものではありません.。
・Cine7
・4KModule
・Monitor Handle
・アンテナ×5
・ストラップ
・六角×2
・モニターフード

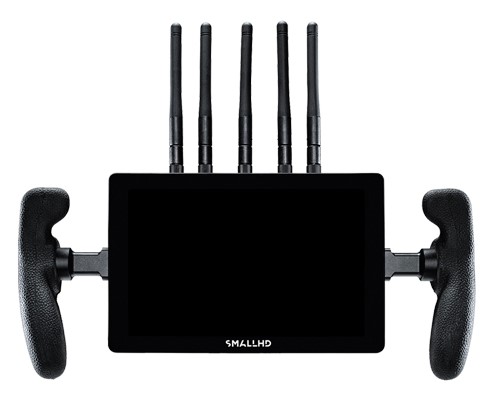

Cine7
| パネルタイプ | IPS LCD |
| 対角サイズ | 7.02 |
| 解像度 | 1920 x 1200 |
| 画素密度 | 322 |
| アスペクト比 | 16 : 10 |
| アクティブエリア | 5.95 x 3.72 |
| 輝度 | 1800 NIT |
| コントラスト | 1000 ： 1 |
| 色域 | 100% DCI-P3 Coverage |
| 色深度 | 10-bit Processing (8-bit panel) |
| 視野角 | 160 |
| バックライトタイプ | LED |
| 3G-SDI入力タイプ | YCC 4:2:2 @ 10-bits: 1080p60, 1080p59.94, 1080p50, 1080i120, 1080i119.88, 1080i100 |
| HD-SDI入力タイプ | YCC 4:2:2 @ 10-bits: 1080p30, 1080p29.97, 1080p25, 1080p24, 1080p23.98, 1080psf30, 1080psf29.97, 1080psf25, 1080psf24, 1080psf23.98, 1080i60, 1080i59.94, 1080i50, 720p60, 720p59.94, 720p50, 720p30, 720p29.97, 720p25, 720p24, 720p23.98 |
| SD-SDI入力タイプ | YCC 4:2:2 @ 10-bits: 480i59.94, 576i50 |
| HDMI入力タイプ | YCC 4:2:2 @ 12 bits, 8/10/12/16 bit color in RGB & YCC 4:4:4: 1080p60, 1080p59.94, 1080p50, 1080p30, 1080p29.97 1080p25, 1080p24, 1080p23.98, 720p120, 720p119.88, 720p100, 720p60, 720p59.94 , 720p50, 720p30, 720p29.97, 720p25, 720p24, 720p23.98, 480p240, 480p239.76, 480p120, 480p119.88, 480p60, 480p59.94, 576p200, 576p100, 576p50, 480i240, 480i239.76, 480i120, 480i119.88, 480i60, 480i59.94, 576i200, 576i100, 576i50 |
| オーディオ入力タイプ | HDMI & SDI - フロントベゼルのスピーカーまたはヘッドフォンジャックを介してモニター - 最大8チャンネルを計測 |
| 3G-SDI出力タイプ | YCC 4:2:2 @ 10-bits: 1080p60, 1080p59.94, 1080p50, 1080i120, 1080i119.88, 1080i100 |
| HD-SDI出力タイプ | YCC 4:2:2 @ 10-bits: 1080p30, 1080p29.97, 1080p25, 1080p24, 1080p23.98, 1080psf30, 1080psf29.97, 1080psf25, 1080psf24, 1080psf23.98, 1080i60, 1080i59.94, 1080i50, 720p60, 720p59.94, 720p50, 720p30, 720p29.97, 720p25, 720p24, 720p23.98 |
| SD-SDI出力タイプ | 720p59.94, 720p50, 720p30, 720p29.97, 720p25, 720p24, 720p23.98 SD-SDI出力タイプ |
| HDMI出力タイプ | YCC 4:2:2 @ 12 bits, 8 bit color in RGB & YCC 4:4:4: 2160p30, 2160p29.97, 2160p25, 2160p24, 2160p23.98, 1080p120, 1080p119.88, 1080p100, 1080i120, 1080i119.88, 1080i100, 1080i60, 1080i59.94, 1080i50, 720p240, 720p239.76, 720p200 |
| オーディオ出力タイプ | HDMI & SDI - 受信オーディオストリームは、HDMIまたはSDI接続を介してダウンストリームに送信されます |
| コネクタタイプ | SDI：1x BNC 3G input および 1x BNC 3G selectable input/output HDMI：1 input and 1 output: HDMI Type-D Receptacles (full size) オーディオ：1x 3.5mm 3-pin Stereo Headphone Jack パワーイン：2-pin Locking USB：1x USB 2.0 Micro-B receptacle |
| コントロール | タッチスクリーン/画像キャプチャツール |
| 電源コネクタ | LEMO |
| 電圧 | DC入力 - 最小10V ～ 最大34V、バッテリ端子 - 最小6.0V ～ 最大16.8V |
| 電源 | ～2.5アンペア以上で DC 12 ～ 15Vを推奨 |
Bolt 4K Monitor Module 750 RX for SmallHD
| ビデオ出力 | 1 x HDMI 1.4 Type-A レセプタクル |
| SDI補助データサポート | ほとんどのカメラメーカーからのメタデータ、タイムコード、および開始/停止フラグ送信をサポート |
| カラーサンプリング | SDI: YCbCr 4:2:2, 10-bit/ HDMI: RGB 4:4:4, 8-bit |
| TxからRxの遅延 | <0.001秒未満 |
| サポートされている解像度 | 4Kp23.98/24/25/29.97/30 (HDMIのみ) 1080p 23.98/24/25/29.97/30/50/59.94/60 1080 psf 23.98/24/25/29.97/30 1080i 50/59.94/60 720p 50/59.94/60 480p50/59,94/60 480i (NT SC)/576i(PAL) |
| ビデオ圧縮 | 視覚的にロスレス |
| ビデオフォーマット変換サポート | 4Kp30 4Kp30信号はHDMIで出力されますが、1080p30にスケーリングされ、SDI経由で出力されます。 Bolt 4K XTデバイスから受信した4Kp60信号は1080p60にスケーリングされ、HDMI出力とSDI出力の両方で出力されます。 |
| 色修正 | 無し |
| オーディオフォーマット | 48kHz 24-bit PCM |
| オーディオ入力 | 埋め込みSDI/HDMI オーディオ入力(2 チャンネル) |
| タリーインターフェース | USB-ミニ、バッテリプレートピン、HDMI |
| コネクタ | 3 x 2-Pin サーキュラロッキングコネクタ6-28 VDC 1 x フルサイズHDMI |
| 寸法 | 122mm x 94mm x 27mm |
| 重量 | 292g (10.3oz) |
| アンテナ | 5外部2dBiアンテナ(同梱) |
| ワイアレス | 非DFS周波数:5.190 ~ 5.230 GHzおよび5.755 ~ 5.795 GHz DFS周波数:5.270 ~ 5.670 GHz |
| Of20チャンネル数 | 25(地域によって異なる) |
| Of40チャンネル数 | 13(地域によって異なる) |
| チャンネルバンド幅 | 13x 40MHzワイドチャンネル |
| Rfチャンネル選択 | 自動、手動 |
| 暗号 | AES-256, RSA-1024キーエクスチェンジ |
| Rf電源 | 17 dbm EIRP (外部2dBiアンテナx１) (<51mW 送信電力) |
| Rfセンシティビティ | 外部2 dBiアンテナx5(同梱) |
| 範囲 | 見通し視界最大750 ft |
| ユニキャストマルチキャスト | レシーバ各機は最大送信機6機登録可能 |
| ノイズ除去 | WiFi および 5GHzコードレス電話と共存可能 最大6セット同一ロケーションで操作可能 |
| 電力入力 | 2 Pin XLR コネクタ6-28V DC |
| バッテリ | V-マウント |
| 公称消費電力 | 11ワット |
| 操作温度 | 0-40℃ |
