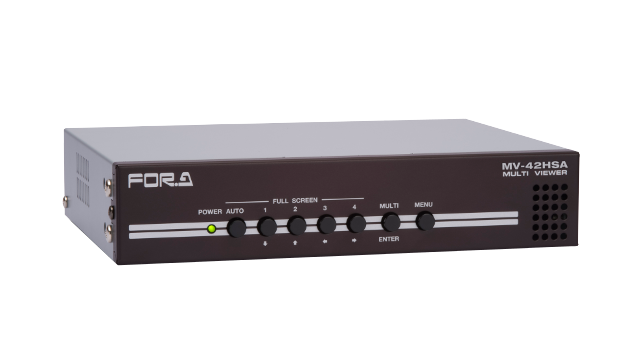

MV-42HS改良モデル。
従来のHD-SDI、SDI-SDI、アナログコンポジット入力に加え、3G-SDI(Level-A)入力に対応。
また、4K(QFHD)の制作環境において、HDモニター、PCモニターに表示するためのモニタリング用ダウンコンバーターとしても使用できます。
4K QFHD(3G-SDI×4入力)をHD-SDIおよびDVI-D(1920×1080i または 1280×720p)として出力可能。
・本体
・ACアダプター
・ACケーブル
・取扱説明書
ビデオ入力
下記いずれかを4入力(混在入力、非同期入力可能)
| 3G-SDI |
3Gbps 75Ω BNC カラーフォーマット：YCbCr(4:2:2) 量子化ビット：10-bit |
| HD-SDI |
1.485Gbpsまたは1.485/1.001Gbps 75Ω BNC カラーフォーマット：YCbCr(4:2:2) 量子化ビット：10-bit |
| SD-SDI |
270Mbps 75Ω BNC カラーフォーマット：YCbCr(4:2:2) 量子化ビット：10-bit |
| ビデオフォーマット |
1080/60p、1080/59.94p、1080/50p(Level-A/B)※3G-SDI(Level B)は 1920×1080 のみサポート 1080/60i、1080/59.94i、1080/50i、1080/30p、1080/30PsF、1080/29.97p、1080/29.97PsF、 1080/25p、1080/25PsF、1080/24p、1080/24PsF、1080/23.98p、1080/23.98PsF、720/60p、 720/59.94p、720/50p、720/24p、720/23.98p、525/60(NTSC)、625/50(PAL) |
ビデオ出力
| HD-SDI |
1.485Gbpsまたは1.485/1.001Gbps 75Ω BNC×1 カラーフォーマット：YCbCr(4:2:2) 量子化ビット：10-bit ※エンベデッドオーディオは非対応です。 |
| DVI-D |
DVI-D コネクタ×1 カラーフォーマット：RGB 量子化ビット：8-bit ※HDCPは非対応です。 |
| ビデオフォーマット |
1080/59.94i、1080/50i、720/59.94p、720/50p ※入出力ビデオ間のフレームレートコンバート機能はありません。入出力ビデオ間のフレームレートの差により、 同じフレームを2階出力する場合や、フレームを飛ばす場合があります。 |
| 入出力ディレイ |
最大1.5フレーム |
一般
| 画面表示 | 1画面、左右2分割画面、4分割画面 |
| レベルメータ表示 |
HD-SDI/SD-SDI入力のエンベデッドオーディオのレベルメータ表示(最大8チャンネル) ※3G-SDI(Level-B)の場合、オーディオはLink Aのみ対応。 Link Bは非対応。 |
| タイムコード表示 | 3G-SDI/HD-SDI/SD-SDI入力のエンベデッドタイムコードの表示 |
| タイトル表示 |
各入力に1行×16文字のタイトル表示 文字の種類：英数字、カナ、記号、漢字 ※全角文字のみ表示可能 |
| 消費電力 | 22VA(11W)(100V使用時)、27VA(12W)(200V使用時) |
| 外形寸法 | 212(W)×44(H)×161(D)mm |
| 質量 | 1.16kg |
