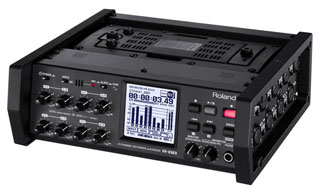

【REC + MIX + Audio I/F】
DAWとの理想的な連携を実現するポータブル・レコーダー&ミキサ-。 8+2=10chレコーダーに、ミキサー機能を統合。
【機材特長】
・ 8ch入力+2chミックスのレコーディング
・ 8ch デジタル・ミキサー内蔵
・ 10 in / 8out オーディオ・インターフェース機能搭載
・ 8 in / 8out XLR 端子装備
・ 24bit/96kHz(8+2=10ch)、24bit/192kHz(4ch)でSDHC/SDカードに録音
・USBメモリーへのバックアップも可能
・タイムコード入出力端子装備
・本体
・SDHCカード 32GB
・ミニUSBケーブル
・ACアダプター
・ACケーブル
・取扱説明書
一般
| ◆レコーダー部 |
| データ・タイプ | フォーマット:BWF(モノ、ステレオ、ポリフォニック) サンプリング周波数:44.1、48、88.2、96、192kHz ビット数:16、24ビット メタデータ:録音開始時刻、フレーム・レートなどP |
| 記憶メディア | SDHCメモリー・カード:4GB〜32GB SDメモリー・カード:2GB |
| プリ・レコーディング | OFF、1、2、3、4、5秒 |
| ◆ミキサー部 |
| ミキシング・チャンネル | 入力:8チャンネル 出力:2チャンネル(ステレオ) |
| チャンネル・ストリップ | 3バンド・イコライザー フェーダー パン MSマイク・デコーダー |
| マスター | フェーダー リミッター |
| ◆入力部 |
| 信号処理 | AD変換:24ビット |
| ADダイナミック・レンジ | 120dB以上([SENS]つまみ=+4dBu) |
| チャンネル・エフェクト | リミッター ローカット MSマイク・デコーダー |
| IN 1〜8端子:XLRタイプ | 【規定入力レベル[SENS]】 :-62(SENS +6dBパラメーター=ON) -56、-50、-44、-38、-32、-26、 -20、-14、-8、-2、+4dBu (LEVEL KNOB MODE=INPUT:[LEVEL]つまみにより、-∞〜+8dBの範囲で調整できます。) 最大入力レベル:+26dBu 入力インピーダンス: マイク入力([SENS]つまみ=-62〜-20dBu):3.4kΩ ライン入力([SENS]つまみ=-14〜+4dBu):5.6kΩ |
| DIGITAL IN端子 XLRタイプ |
※DIGITAL IN端子を使用する場合、IN1〜2端子(アナログ入力)は使用できません |
| ファンタム電源 | 48±4V 1チャンネルにつき10mA(8チャンネル同時使用可) |
| スレート・マイク | 本体に内蔵 |
| ◆出力部 |
| 信号処理 | DA変換:24ビット |
| OUT 1〜2端子(アナログ出力) :XLRタイプ |
【出力音声】 チャンネル1〜2、チャンネル3〜4、 チャンネル5〜6、チャンネル7〜8、 内部ミキサーのステレオ・ミックス 【出力レベル】+4dBu、-60dBu 【最大出力レベル】+24dBu 【出力インピーダンス】600Ω |
| OUT 3〜8端子(アナログ出力) :XLRタイプ |
【出力音声】 チャンネル1〜2、チャンネル3〜4、 チャンネル5〜6、チャンネル7〜8、 内部ミキサーのステレオ・ミックス 【出力レベル】+4dBu 【最大出力レベル】+24dBu 【出力インピーダンス】600Ω ※サンプリング周波数が192kHzのときはOUT 5〜8は動作しません。 |
| MIX OUT端子(アナログ出力) ステレオ・ミニ・タイプ |
出力音声:内部ミキサーのステレオ・ミックス 最大出力レベル:2Vrms、-30dBu 出力インピーダンス:1kΩ |
| DIGITAL OUT端子 XLRタイプ(AES/EBU、IEC 60958-4準拠) |
出力音声:内部ミキサーのステレオ・ミックス |
| PHONES端子 ステレオ標準タイプ |
出力レベル:80mW(32Ω負荷時) 出力インピーダンス:10Ω |
| 内蔵スピーカー | ステレオ |
| スレート・トーン | 1kHz、-20dBFS |
| モニター機能 | プリ・フェーダー・リッスン(PFL) リアルタイム・アナライザー(RTA) アラーム・トーン |
| ◆総合特性 |
| 残留ノイズレベル(IHF-A) | OUT 1〜8:-80dBu以下 ([LEVEL]つまみ=-∞) MIX OUT:-90dBu以下 ([LEVEL]つまみ=-∞) |
| 全高調波歪率(THD+N) | 0.02% 以下 ([SENS]つまみ=+4dBu、[LEVEL]つまみ=0) |
| 周波数特性 | 20Hz〜40kHz (0/-3dB、サンプリング周波数=88.2kHz、192kHz) |
| ◆その他入出力部 |
| USB (MEMORY) 端子 USB Aタイプ |
USBマス・ストレージ・クラス(USB 2.0/1.1) ※USBハード・ディスクは使用できません。 USB MIDI インターフェース「Roland UM-ONE mk2」 接続 |
| USB (COMPUTER) 端子 USBミニBタイプ |
USBマス・ストレージ・クラス(USB 2.0/1.1) USBオーディオ (Hi-Speed USB、入力:10チャンネル、出力:8チャンネル) ※サンプリング周波数が192kHzのときは、USBオーディオは動作しません。 |
| TIME CODE(OUT、IN)端子:BNC同軸タイプ(SMPTE 12M-1999準拠) | モード:OFF、INT、RTC、REC-RUN、EXT SYNC、EXT(AUTO JAM)、EXT SYNC AUTO REC、EXT AUTO REC フレーム・レート:23.976、24、25、29.97、29.97D、30、30D |
| CONTROL 1, 2端子:TRS標準タイプ | 録音、再生、停止など |
| ◆その他 |
| ディスプレイ | グラフィックLCD 160×160ドット(タッチ・パネル) |
| インジケーター | IN 1〜8 PKインジケーター SLATE MICインジケーター RECインジケーター PLAYインジケーター |
| 電源 | 付属ACアダプター アルカリ電池(単3形)×8 外部電源(4ピンXLRタイプ、9〜16V)) |
| 消費電流 | 1.5A |
| ◆外形寸法 / 質量 |
| 幅×奥行き×高さ | 260×235×93(mm) |
| 質量 | 2.7kg |
