※ご使用の際、特ラ機構への申請が必要となります。
※申請はご使用日(土日祝除く)の2日前までにお願い致します。申請の都合上、急なご発注は承れない場合がございます。ご了承ください。
・受信機 ×1
・送信機 ×2
・ピンマイク ×2
・横ピン ×2
・縦ピン ×2
・ウレタン風防 ×2
・メタル風防 ×2
・キャノンメス-メス ×2
・キャノン2m ×2
・ハンドマイクケーブル×2
・ストラップ ×1
・送信機取扱説明書 ×1
・受信機取扱説明書 ×1
・チャンネル表 ×1

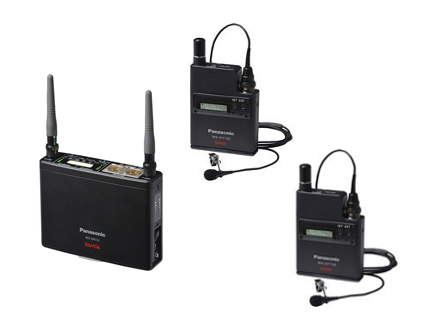

WX-DR131(受信機)
| 受信周波数 | 1240.150～1251.825 MHｚ、1253.175～1259.850 MHｚ |
| 受信回路方式 | ダブルスーパーヘテロダイン方式 |
| 受信方式 | スペースダイバシティ方式 |
| 復調方式 | 遅延検波 |
| アンテナ端子 | BNC(50Ω)×2 |
| 指向性 | 無指向性(水平面) |
| 伝送遅延 |
約1.1 msec(帯域幅288KHｚ時) 約2.9 msec(帯域幅192KHｚ時) |
| 出力端子 | キャノン オス×2 |
| 周波数特性 | 20Hz~22kHz(帯域幅192 kHz/288 kHz) |
| ダイナミックレンジ | Typ.100dB(A-weighted) |
| サンプリング周波数 | 48kHz |
| 量子化ビット数 | 24bit |
| 出力 |
・アナログ･･･基準：-56dBu ・デジタル･･･基準：-36dBFSまたは-20dBFSを設定で切替 AES/EBU(AES3準拠110Ω) ・ヘッドホン･･･-18dBV(VR最大、8Ω負荷時) |
| 出力端子 |
・デジタル･･･RJ-45 ・ヘッドホン･･･φ3.5ステレオホーンジャック |
| 外形寸法 |
140(幅)×106(高さ)×40(奥行)mm ※フレキシブルアンテナ含まず |
| 質量 | 約720g |
WX-DT130(送信機)
| 送信周波数 | 1240.150～1251.825MHz、1253.175～1259.850MH(z設定にて切替) |
| 電波形式 | G1E、G1D |
| 占有周波数体幅 | 192KHz/288KHz以内(設定にて切替) |
| 送信出力 | 20mW/10mW/2mW(設定にて切替) |
| 変調方式 | デジタル方式(n / 4shift QPSK) |
| 周波数特性 |
20Hz～22kHz(帯域幅192kHz/288kHz) ※マイクユニット、ラベリアマイクは除く |
| ダイナミックレンジ | Typ.110dB(A-weighted、WX-DR120使用時) |
| サンプリング周波数/量子化ビット数 | 48kHz/24bit |
| ローカット周波数 | OFF/60Hz/80Hz/100Hz/125Hz切替(12dB/oct) |
| ローブースト周波数 |
OFF/Boost1/Boost2 切替 Boost1：フィルタ特性 180Hz/+1.5dB/Q=0.8) Boost2：フィルタ特性 250Hz/+2.0dB/Q=0.8) |
| 感度調節 |
-80dB～-40dB(1dB step) |
| 最大入力レベル |
+10dBV(感度調節-40dB設定時) |
| 伝送遅延 |
約1.1 msec(帯域幅288kHz/低遅延モード) 約2.9 msec(帯域幅192kHz/多チャンネルモード) (送信機のマイク入力から受信機アナログ出力まで) |
| 外形寸法 |
64(幅)×90(高さ)×18(奥行)mm (突起部含まず) |
| 質量 | 約180g(乾電池含む) |
