DJI

DJI SDR Transmission Combo

6,000円 (1day/税抜)

内容

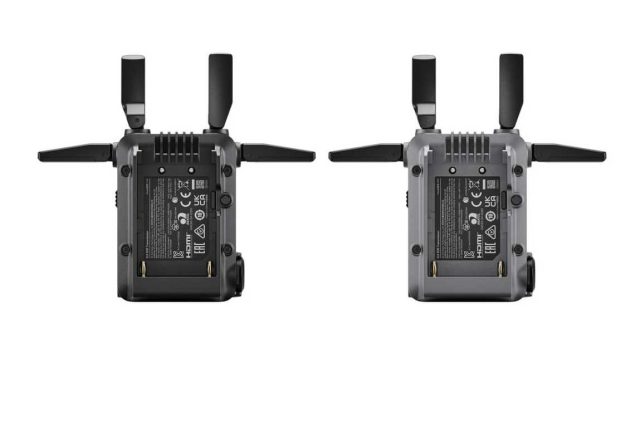

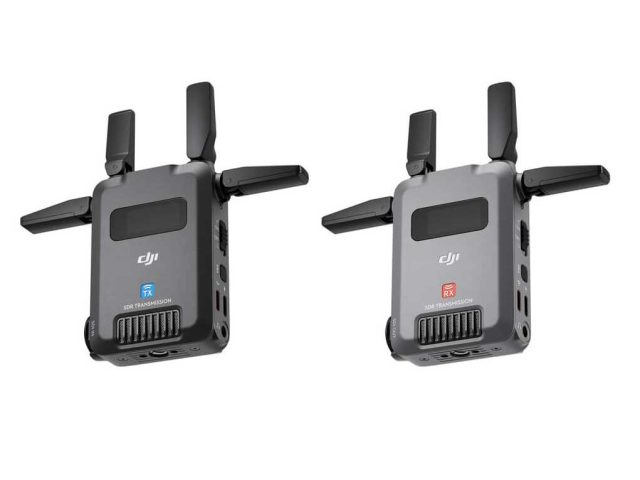

SDR Transmission Combo TX/RXセット
SDRとWi-Fiの両方による映像伝送モードに対応
伝送距離:最大2km(日本国内使用時)
NP-Fバッテリー仕様/USB-C給電可能

付属物

・送信機
・受信機
・DTAPカプラー ×2
・カメラマウンティング アダプター
・ジンバルマウンティング アダプター
・取扱説明書

主な仕様

トランスミッター


ポート SDI入力ポート
HDMI入力ポート
3.5mmステレオジャック
USB-Cファームウェア更新用ポート
USB-C電源およびジンバル通信ポート
動作周波数SDR動作周波数
非DFS周波数帯:
・2.4000~2.4835 GHz
・5.725~5.850 GHz
DFS周波数帯:
・5.470~5.725 GHz
Wi-Fi動作周波数
・2.4000~2.4835 GHz
・5.150~5.250 GHz
伝送電力 (EIRP)SDR:
2.4000~2.4835 GHz:
< 30 dBm (FCC)
< 20 dBm (SRRC/CE/MIC)
5.470~5.725 GHz:
< 30 dBm (FCC)
< 23 dBm (CE/MIC)
5.725~5.850 GHz:
< 30 dBm (FCC)
< 14 dBm (CE)
<30 dBm (SRRC)
Wi-Fi:
2.4000~2.4835 GHz:
< 26 dBm (FCC)
< 20 dBm (SRRC/CE/MIC)
5.150~5.250 GHz:
< 26 dBm (FCC)
< 23 dBm (SRRC/CE/MIC)
Wi-Fi プロトコル 802.11b/a/g/n/ac/ax
2×2 MIMO Wi-Fi対応
最大帯域幅SDR:20 MHz
Wi-Fi:20 MHz
最大ビットレートSDR:20 Mbps*
Wi-Fi:8 Mbps
*制御モードで測定(ブロードキャストモードはオフ)
消費電力8.2 W
電源USB-C電源タイプ1:9 V、2 A(PDプロトコル)
USB-C電源タイプ2:6.8~17.2 V DC
NP-Fバッテリー電源電圧:6.8〜8.4 V
入力動画フォーマット1080p: 23.98/24/25/29.97/30/50/59.94/60fps
1080i:50/50.94/60fps(1080iはブロードキャストモードでは使用できません)。
720p: 50/59.94/60fps
入力音声フォーマットSDI(エンベデッド対応)、HDMI(エンベデッド対応)
映像伝送システムSDR + Wi-Fi
映像伝送遅延SDR:
80 ms*(カメラおよび画面表示の遅延を含む)
35 ms*(カメラおよび画面表示の遅延を除く)
Wi-Fi:110 ms**
*配信モードをオフにした状態で1080p/60fpsの動画撮影時に測定。
**1080p/60fpsの動画撮影時に測定。
動画コーディング形式H.264
最大伝送距離SDR:
3 km (FCC)*
2 km (CE/SRRC/MIC(日本))*
Wi-Fi:200 m
*制御モードで測定(ブロードキャストモードはオフ)
動作環境温度-10℃~40℃
重量約145 g(アンテナを含む)
サイズ86.5×64×32 mm(長さ×幅×高さ、アンテナを除く)

レシーバー

ポート SDI出力ポート
HDMI出力ポート
3.5mmステレオジャック
USB-Cファームウェア更新および動画出力ポート
USB-C電源ポート
動作周波数 SDR動作周波数
非DFS周波数帯:
2.4000~2.4835 GHz
5.725~5.850 GHz
5.8 GHzは、一部の国/地域では使用が禁止されています。詳細については、現地の法律や規制を確認してください。
伝送電力(EIRP) SDR:
2.4000~2.4835 GHz:
< 30 dBm (FCC)
< 20 dBm (SRRC/CE/MIC)
5.725~5.850 GHz:
< 30 dBm (FCC)
< 14 dBm (CE)
< 23 dBm (SRRC)
最大帯域幅 20MHz
最大ビットレート 20Mbps
制御モードで測定(ブロードキャストモードはオフ)
出力動画フォーマット 1080p:23.98/24/25/29.97/30/50/59.94/60fps
1080i:50/50.94/60fps(1080iはブロードキャストモードでは使用できません)。
720p:50/59.94/60fps
出力音声フォーマット PCM
映像伝送システム SDR
映像伝送遅延 80 ms(カメラおよび画面表示の遅延を含む)
35 ms(カメラおよび画面表示の遅延を除く)
配信モードをオフにした状態で1080p/60fpsの動画撮影時に測定。
動画コーディング形式 H.264
映像伝送遅延 80 ms(カメラおよび画面表示の遅延を含む)
35 ms(カメラおよび画面表示の遅延を除く)
配信モードをオフにした状態で1080p/60fpsの動画撮影時に測定。
動作環境温度 -10℃~40℃
重量 約145 g(アンテナを含む)
サイズ 86.5×64×32 mm(長さ×幅×高さ、アンテナを除く)
