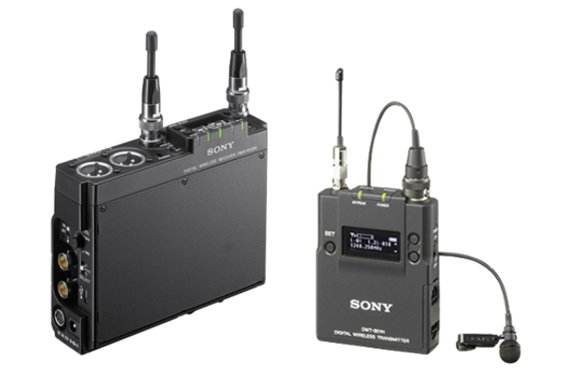

1.2GHzデジタルワイヤレスENG 2chセット
※ご使用の際、特ラ機構への申請が必要となります。
※申請はご使用日(土日祝除く)の2日前までにお願い致します。申請の都合上、急なご発注は承れない場合がございます。ご了承ください。
・受信機(DWR-P01DN/G) ×1
・送信機(DWT-B01N/G) ×2
・ピンマイク ×2
・横ピン ×2
・縦ピン ×2
・ウレタン風防 ×2
・メタル風防 ×2
・キャノンメス-メス ×2
・キャノン2m ×2
・ハンドマイクケーブル ×2
・ストラップ ×1
・電源ケーブル ×1
・送信機取扱説明書 ×1
・受信機取扱説明書 ×1
・チャンネル表 ×1

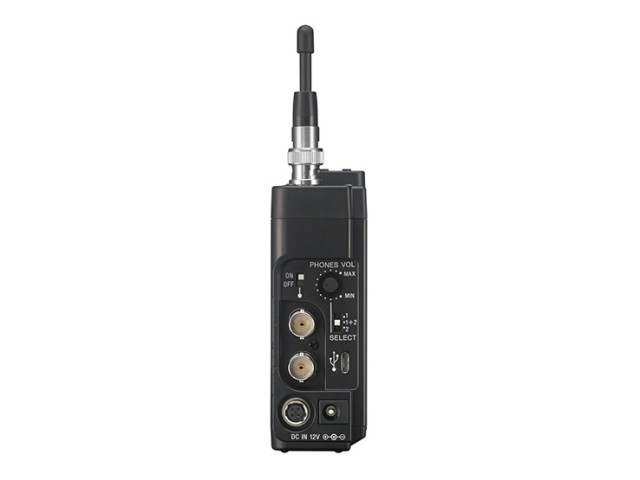

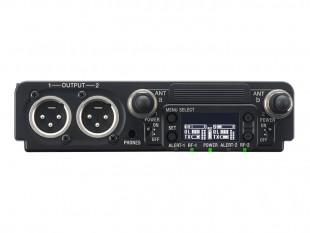

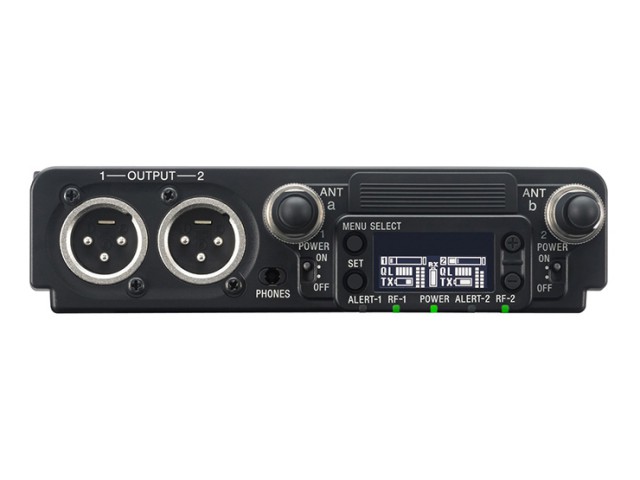

受信機(DWR-P01DN/G)
チューナー部
| 受信方式 | トゥルーダイバーシティ方式 |
| 回路方式 | ダブルスーパーヘテロダイン |
| 受信周波数 |
1240.150～1251.825MHz、25kHz間隔の468波 1253.175～1259.850MHz、25kHz間隔の267波 |
| 局部発信方式 | 水晶制御PLLシンセサイザー |
| アンテナ端子 | BNC-R、50Ω |
オーディオ部
| 出力端子 |
ヘッドホン端子･･･ステレオミニジャックインビーダンス 16～63Ω アナログ出力端子･･･(1/2)XLR-3-32タイプ デジタル出力端子･･･BNC-R、75Ω |
| 入力端子 | WORD SYNC IN端子 BNC-R、75Ω終端機能付き(32～96kHz) |
| ダイナミックレンジ | 106dB以上(A-weighted) |
一般
| 電源 | DC 9.0V(単三アルカリ乾電池6本) |
| 電力概要 | DC 12.0V(DC IN) |
| 動作温度 | 0～50℃ |
| ワイヤレスリモートコントロール | 2.4GHz帯 IEEE802.15.4準拠 |
| 外形寸法(幅×高さ×奥行) | 約140×9×36mm(アンテナ及び突起部除く) |
| 質量 | 約620g(電池含む、アンテナ含まず) |
送信機(DWT-B01N/G)
送信部
| 発信方式 | 水晶制御PLLシンセサイザー |
| 使用周波数(送信周波数) |
1240.150~1521.825MHz、25kHz間隔、468波 1253.175～1251.825MHz、25kHz間隔、268波 |
| 空中線電力(送信電力) | 1/10/50mW切り換え |
| アンテナ型式 | λ/4フレキシブルワイヤー |
| 占有周波数帯幅 | 192kHz以下(工事設計認証における占有周波数体幅は288kHz) |
| 音声遅延時間 | MODE1･･･1.5msec、MODE2･･･0.9msec |
| 周波数の許容偏差 | ±6.5ppm |
| 電波型式 | G1EまたはG1D |
| 変調方式 | π/4 Shift QPSK |
オーディオ部
| 最大入力レベル |
マイク･･･-22dBu(アッテネーター0dB設定時) ライン･･･+24dBu |
| 音声アッテネーター |
0~48dB(3ｄBステップ可変) ※マイクレベル入力設定時のみ |
| マイク入力端子 | SMC9-4S(凹) |
| 入力インビーダンス | 4.7Ω以上 |
| 周波数特性 | 0~22,000Hz |
| ダイナミックレンジ |
106dB以上 0dBu=0.775V |
一般
| 電源 | DC3.0V(単三形アルカリ乾電池2本) |
| 消費電流 | 最大DC460mA(DC3V、空中戦電力50mW時) |
| 乾電池での使用時間 | 連続使用 約5時間 |
| ワイヤレスリモートコントロール |
2.4GHz帯 IEEE802.15.4準拠 |
| 許容動作温度 | 0～50℃ |
| 外形寸法(幅×高さ×奥行) | 約63×141×17mm(アンテナ含む) |
| 質量 | 約125g(乾電池含む) |
