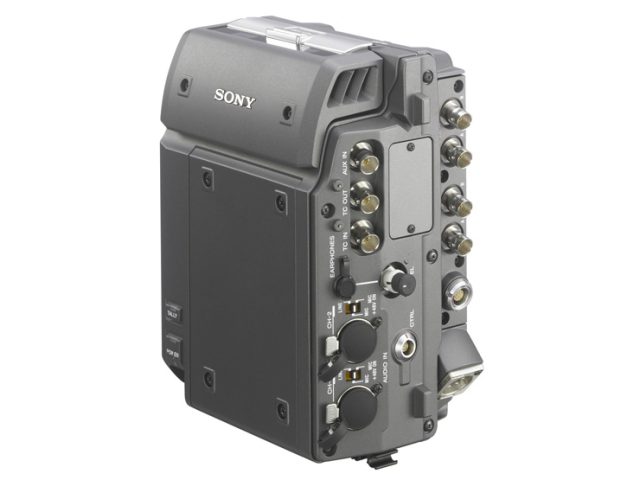

3Gbps HD-SDIデュアルリンクを装備し、3DやRGB4:4:4、60pなど接続機器を選ばないオールマイティーなポータブルレコーダー。
・SR-R1本体
・コントロールパネル
・リモートケーブル 50cm/2m
・リモートケーブル
(LEMO14P-Dsub9P)
・キャノン4Pin
・キャノン4Pin Yパラ
・取扱説明書
ビデオ系
| HD SStP 4:2:2フォーマット | 【サンプリング周波数】 Y…74.25MHz Pb/ Pr…37.125MHz 【量子化特性】 10ビット/サンプル 【コンプレッション】 MPEG-4 SStP |
| HD SStP 4:4:4フォーマット | 【サンプリング周波数】 RGB…74.25MHz 【量子化特性】 10ビット/サンプル、12ビット/サンプル 【コンプレッション】 MPEG-4 SStP |
オーディオ系
| デジタルオーディオ(CH1〜CH16)信号形式 | 【サンプリング周波数】 48kHz(映像同期) 【量子化特性】 24ビット/サンプル 【ヘッドルーム 】 20dB |
入力端子
| HD SDI IN A、B | ・BNC×2 ・HD-SDI(1.485Gbps、SMPTE-292M/372M、BTA-S004B準拠) ・3G-SDI(2.97Gbps、SMPTE-424M) |
| AUDIO IN CH-1/CH-2 | ・XLRタイプ 3ピン(凹)×2 ・LINE/MIC/MIC +48V |
| TC IN | ・BNC×1 ・0.5〜18Vp-p ・10kΩ、SMPTEリニアタイムコード準拠 |
| AUX IN | ・BNC×1 ・HD SDIエンベデッドオーディオ (1.485Gbps、SMPTE-292M準拠) |
出力端子
| TC OUT | ・BNC×1 ・1.0Vp-p(1kΩ) ・SMPTEリニアタイムコード準拠 |
| HD SDI OUT(MON)1、2 | ・BNC×2 ・HD-SDI(1.485Gbps、SMPTE-292M/372M、BTA-S004B準拠) ・3G-SDI(2.97Gbps、SMPTE-424M) |
| EARPHONES | ステレオミニジャック×1 |
入出力端子
| REMOTE | LEMO14ピン(凹)×1 |
| CTRL PANEL | コントロールパネル接続端子×1 |
一般
| 記録フォーマット | MPEG-4 SStPフォーマット |
| 電源 | DC11〜17V |
| 消費電力 | 30W(422 23.98PsF SR Lite 記録時) |
| 動作温度 | 0〜40℃ |
| 保存温度 | -20〜+60℃ |
| 動作湿度 | 10〜95%(結露なきこと) |
| 質量 | 約1.9kg(SRMemoryカード、コントロールパネルを除く) |
| 外形寸法 (幅×高さ×奥行) |
約141×97×190mm(突起部含まず) |
