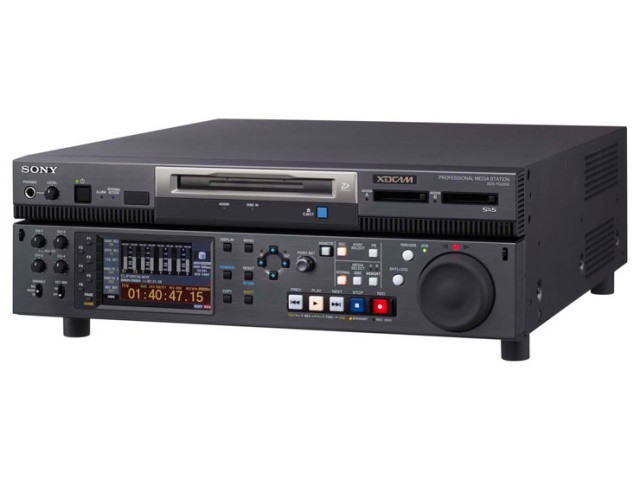

SSDを内蔵ストレージとして搭載。収録・再生・ネットワーク/ファイルオペレーションを同時に行うマルチタスクオペレーションが可能。
また、S×Sメモリーカードスロットを標準搭載。
※リニア編集オプション(XDBK-105)対応。
※XAVCは対応しておりません。
※USB3.0インターフェースボード/外部SSDアクセスオプションは装着しておりません。
・本体
・ACケーブル
・取扱説明書
記録・再生フォーマット
※ベースベンド収録時の仕様。
| MPEG HD422 |
ビデオ･･･MPEG-2 422P@H 50Mbps オーディオ･･･24bit 48kHz 8ch |
| MPEG HD |
ビデオ･･･MPEG-2 MP@HL 35/25*/18Mbps* オーディオ･･･16bit 48kHz 4/2ch（2chは再生のみ) ※MPEG HD 25/18Mbpsは再生のみ。 |
| MPEG IMX |
ビデオ･･･MPEG-2 422P@ML 50/40*/30Mbps オーディオ･･･24/16bit 48kHz 4/8ch ※MPEG IMX 40Mbpsは再生のみ。 |
| DVCAM |
ビデオ･･･25Mbps オーディオ･･･24bit 48kHz 4ch |
| プロキシビデオ | MPEG-4 |
| プロキシオーディオ | A-Law、8bit、8kHz、8ch |
記録・再生時間
|
MPEG HD422 |
◆(50Mbps/オーディオチャンネル8ch時) 内蔵SSD･･･標準構成 約16時間 |
|
MPEG HD |
◆(HQモード<35Mbps/VBR>、オーディオチャンネル4ch時) 内蔵SSD･･･24時間以上 |
|
MPEG IMX |
◆(50Mbps、オーディオチャンネル数4/8ch時) 内蔵SSD･･･約16時間 |
|
DVCAM |
◆(25Mbps、オーディオチャンネル数4ch時) ・内臓SSD･･･約30時間 |
SD/HDマルチコーデック
| 記録時 |
SD IMX 50/30MbpsおよびDVCAM HD MPEG HD422およびMPEG HD HQ |
| 再生時 |
SD IMX 30/40/50MbpsおよびDVCAM (MPEG HD LPは1080iのみ対応。720pには非対応 |

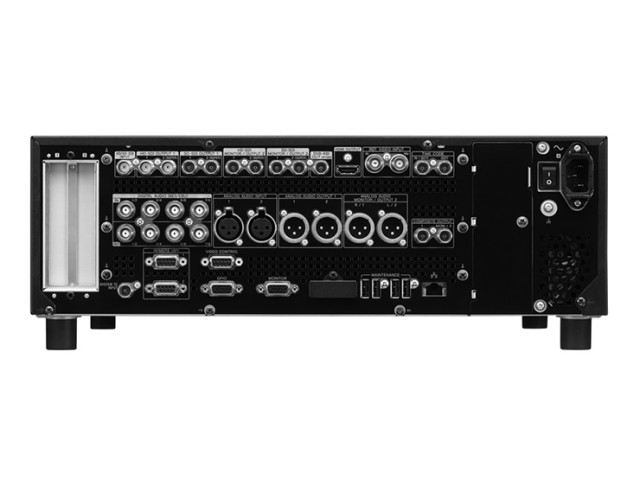

入力端子
|
デジタルビデオ入力 |
・BNC×1(HD/SD切換式) HD･･･SMPTE ST 292準拠 SD･･･SMPTE ST 259準拠 |
|
アナログビデオ入力 |
BNC×2(ループスルー) HD 3値シンク(0.6Vp-p/75Ω/同期正負)またはSDブラックバースト、 コンポジットシンク(0.286Bp-p/75Ω/同期) |
| デジタルオーディオ |
BNC×4(1/2ch、3/4ch、5/6ch、7/8ch AES-3id-1995準拠 |
| アナログオーディオ |
XLRタイプ3pin(凹)×2 +4dBu、ハイインピーダンス、平衡 |
| タイムコード/システムタイムコード入力 |
BNC×1 SMPTEタイムコード、0.～18Vp-p/3.3kΩ |
出力端子
| デジタル出力 |
・HD-SDI･･･BNC×2(2出力のみスーパーON/OFFが可能) SMPTE ST 292準拠 ・SD-SDI･･･BNC×2(2出力のみスーパーON/OFFが可能) SMPTE ST 259準拠 ・HD-SDIモニター･･･BNC×2(OUT2のみスーパーON/OFFが可能) SMPTE ST 292準拠 ・SD-SDIモニター･･･BNC×2(OUT2のみスーパーON/OFFが可能) SMPTE ST 259準拠 HDMI･･･Type A モニター(VGA)･･･DE-15×1 VGA規格準拠 |
|
アナログビデオ出力 (1、2<モニター>) |
BNC×2 1.0V9-9/75Ω/同期負 SMPTE ST 170準拠 |
|
デジタルオーディオ出力(AES/EBU) |
BNC×4(1/2ch、3/4ch、5/6ch、7/8ch) AES-3id-1995準拠 |
|
アナログオーディオ(1、2)出力 オーディオモニター(L、R)出力 |
XLRタイプ3pin(凸)×2 +4dBu、600Ω負荷、ローインピーダンス、平衡 |
| PHONES |
ステレオ標準ジャック -∞～-13fBu/8Ω/不平衡 |
| タイムコード出力 |
BNC×1 SMPTEタイムコード、1.0Vp-p/75Ω/不平衡 |
一般
| 電源 | AC90～264V、47～63Hz |
| 消費電力 | 210W |
| 外形寸法(幅×高さ×奥行) | 約424×132×460mm(最大突起含まず) |
| 質量 | 約16kg |
